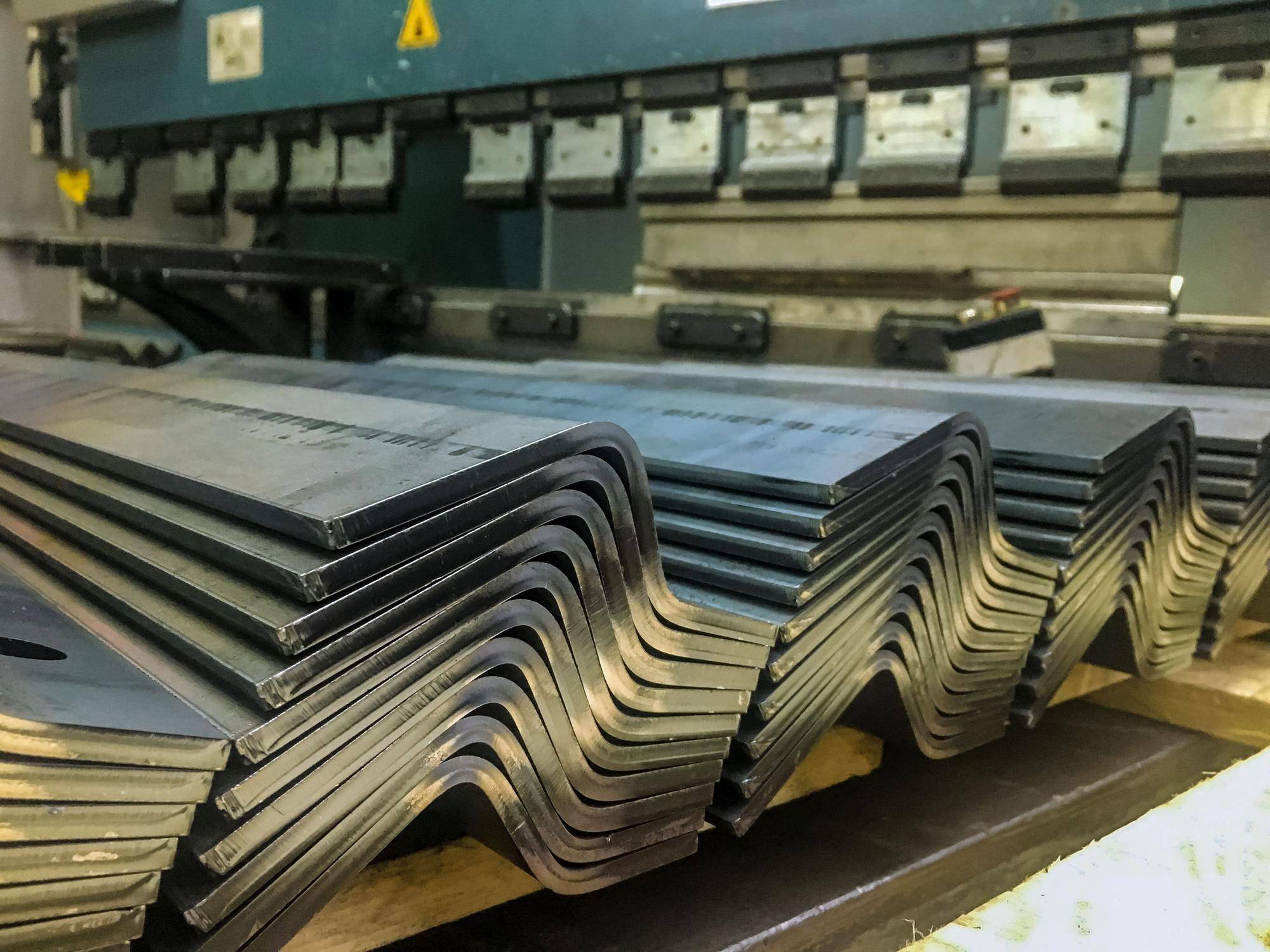

Jakie blachy konstrukcyjne do maszyn sprawdzają się najlepiej

Blachy konstrukcyjne do maszyn sprawdzają się najlepiej wtedy, gdy ich parametry mechaniczne i technologiczne są precyzyjnie dopasowane do profilu obciążeń, warunków pracy i metody łączenia. Dla zastosowań ogólnych często wybiera się S235JR, w większości konstrukcji optymalnym kompromisem bywa S355J2+N, a w projektach o krytycznej masie przewagę dają stale wysokowytrzymałe, na przykład klasy S420 i S690, w tym S690QL1. O doborze przesądzają granica plastyczności, wytrzymałość na rozciąganie, udarność, wydłużenie, spawalność i zachowanie w niskich temperaturach [1][2][3][4][5].

Co decyduje o wyborze blachy konstrukcyjnej do maszyn?

Podstawą decyzji są wymagania mechaniczne oraz warunki eksploatacji. Kluczowe kryteria to granica plastyczności, wytrzymałość na rozciąganie, udarność, wydłużenie, podatność na spawanie i zachowanie w niskich temperaturach. Wyższa granica plastyczności zmniejsza ryzyko trwałych odkształceń, a lepsza udarność poprawia odporność na pękanie w obciążeniach dynamicznych i chłodzie [4][2][5].

W praktyce bierze się pod uwagę także rodzaj obciążeń, środowisko pracy, wymaganą grubość i tolerancje, metodę łączenia oraz koszt całkowity cyklu życia. Efektywny dobór to kompromis między wytrzymałością, masą, spawalnością i ceną [4][5][3].

Jakie gatunki stali konstrukcyjnej sprawdzają się w maszynach?

Stal konstrukcyjna to materiał o niskiej zawartości węgla, zapewniający dobre własności plastyczne i spawalnicze, wykorzystywany w konstrukcjach nośnych oraz urządzeniach przemysłowych. W zastosowaniach maszynowych dominują stale niskowęglowe i niskostopowe, w tym S235JR, S355J2+N, a także stale wyższej wytrzymałości jak S420N i S690QL1 [1][6][5].

S235JR jest popularna w zastosowaniach ogólnych dzięki dobrej plastyczności i spawalności oraz szerokiemu zakresowi grubości 3–180 mm. Minimalna granica plastyczności wynosi 235 MPa, wytrzymałość na rozciąganie 360–510 MPa, a udarność 27 J w 20°C [1][2][5].

S355J2+N i gatunki pokrewne są często preferowane w konstrukcjach maszynowych, ponieważ łączą wyższą granicę plastyczności z dobrą obrabialnością i spawalnością. Dla S355J2+N charakterystyczne są wartości: granica plastyczności 355 MPa, wytrzymałość 470–630 MPa oraz udarność 27 J przy -20°C [2][5].

W grupie stali o podwyższonej i wysokiej wytrzymałości znajdują się między innymi S420 i S690. Dla S420ML notuje się granicę plastyczności 420 MPa, wytrzymałość 520–680 MPa i udarność 27 J przy -50°C. Dla S690QL1 wartości te wynoszą odpowiednio 690 MPa, 770–940 MPa i 30 J przy -60°C. Blachy do produkcji maszyn osiągają wytrzymałość na rozciąganie nawet do 1800 MPa, co pozwala ograniczać masę przy zachowaniu nośności [3][5].

W praktyce stosuje się wyroby walcowane na gorąco, dla których typowe przedziały parametrów to granica plastyczności 235–355 MPa, wytrzymałość 370–550 MPa, wydłużenie 20–35 procent i twardość 100–170 HB. W układzie norm spotyka się też klasy o granicy plastyczności 250, 275, 300, 350, 410 i 450 MPa. W systemie ASTM szeroko opisywana jest stal o parametrach rzędu 250 MPa granicy plastyczności, 400–550 MPa wytrzymałości i około 18 procent wydłużenia [7][8][9].

Dlaczego wyższa wytrzymałość często oznacza niższą masę elementu?

Wyższa granica plastyczności i wytrzymałość na rozciąganie zwykle umożliwiają redukcję wymaganej grubości przy zachowaniu nośności. W efekcie można istotnie obniżyć masę komponentów, co jest szczególnie ważne w rozwiązaniach z ograniczeniami masy i dużą intensywnością obciążeń. Wymaga to jednak większej uwagi przy spawaniu, gięciu i kontroli jakości ze względu na bardziej wymagające zachowanie materiału w obróbce i w strefach wpływu ciepła [3][4][5].

Jak ocenić wymagania mechaniczne i warunki pracy?

Proces doboru zaczyna się od określenia docelowych własności takich jak wytrzymałość, twardość, udarność i hartowność. Następnie analizuje się środowisko pracy, w tym wpływ temperatury i ewentualnej korozji, a także charakter obciążeń statycznych i dynamicznych. Na tym etapie precyzuje się również metody łączenia, tolerancje i ograniczenia konstrukcyjne [4].

Ważnym elementem oceny jest zachowanie materiału w niskich temperaturach oraz jego spawalność i formowalność, ponieważ te cechy decydują o bezpieczeństwie eksploatacji i jakości połączeń w realnych warunkach pracy urządzeń [4][5].

Co oznaczają parametry materiałowe i jak je czytać?

Granica plastyczności określa obciążenie, przy którym występuje trwałe odkształcenie. Im wyższa, tym mniejsze ryzyko uplastycznienia elementu. Wytrzymałość na rozciąganie opisuje maksymalne naprężenie przed zerwaniem. Wydłużenie wskazuje na plastyczność w próbie rozciągania. Udarność odzwierciedla zdolność do pochłaniania energii bez pękania, szczególnie istotną przy obciążeniach udarowych i w niskich temperaturach [2][5].

Dla typowych blach walcowanych na gorąco spotyka się zakresy 235–355 MPa dla granicy plastyczności, 370–550 MPa dla wytrzymałości, 20–35 procent dla wydłużenia oraz 100–170 HB dla twardości. W układach klasyfikacyjnych notuje się klasy o granicy plastyczności 250, 275, 300, 350, 410 i 450 MPa, co pozwala dobrać poziom nośności do wymagań projektu [7][8].

Parametry charakterystyczne popularnych gatunków pokazują, jak różnią się one odpornością na obciążenia i warunki środowiskowe. S235JR ma granicę plastyczności 235 MPa, wytrzymałość 360–510 MPa i udarność 27 J w 20°C. S355J2+N zapewnia 355 MPa granicy plastyczności, 470–630 MPa wytrzymałości i 27 J udarności w -20°C. S420ML oferuje 420 MPa granicy plastyczności, 520–680 MPa wytrzymałości i 27 J udarności w -50°C. S690QL1 osiąga 690 MPa granicy plastyczności, 770–940 MPa wytrzymałości i 30 J udarności w -60°C [2][5].

W systemie ASTM parametry stali konstrukcyjnej o granicy plastyczności rzędu 250 MPa i wytrzymałości 400–550 MPa oraz wydłużeniu około 18 procent stanowią punkt odniesienia dla materiałów o zbliżonych własnościach w układzie EN, co pomaga w inżynierskim porównywaniu danych między normami [9].

Które blachy konstrukcyjne do maszyn są najlepsze w ujęciu kosztu i cyklu życia?

Najlepszym wyborem jest gatunek, który spełnia wymagania nośności i niezawodności przy najniższym łącznym koszcie wytworzenia i eksploatacji. W wielu konstrukcjach dobrym punktem równowagi jest S355J2+N, która łączy podwyższoną granicę plastyczności z przyjazną obróbką i spawaniem. W zastosowaniach mniej obciążonych wystarcza S235JR, natomiast tam, gdzie liczy się redukcja masy oraz praca w niskich temperaturach i pod zmiennymi obciążeniami, przewagę mają stale wyższej wytrzymałości, łącznie z klasami sięgającymi wytrzymałości na rozciąganie do 1800 MPa [1][3][2][5].

Warto porównać koszt materiału, czas i złożoność spawania, tolerancje oraz ryzyko odkształceń przy gięciu. Wysokowytrzymałe blachy zwykle pozwalają ograniczyć grubość i masę, lecz wymagają staranniejszej technologii łączenia i kontroli jakości. Zrównoważony wybór opiera się na analizie pełnego cyklu życia i kompromisie właściwym dla danej konstrukcji [3][4][5].

Kiedy wybrać S235JR, kiedy S355J2+N, a kiedy stale wysokowytrzymałe?

S235JR wybiera się w zadaniach ogólnych, które wymagają dobrej spawalności i plastyczności, a zakres dostępnych grubości 3–180 mm zapewnia elastyczność projektową. Tam, gdzie oczekuje się wyższej nośności bez istotnego wzrostu trudności technologicznych, naturalnym krokiem jest S355J2+N. Jeżeli kluczowe jest ograniczenie masy przy zachowaniu bezpieczeństwa w niskich temperaturach i pod wpływem obciążeń zmiennych, uzasadnione są stale wyższej wytrzymałości z grup S420 i S690, w tym odmiany o zwiększonej odporności udarowej w głębokim chłodzie [1][2][3][5].

Dlaczego właśnie blachy konstrukcyjne do maszyn z niskowęglowych i niskostopowych stali?

Stale niskowęglowe i niskostopowe zapewniają korzystną kombinację nośności, sztywności, spawalności, formowalności i odporności na obciążenia dynamiczne, co czyni je bazowym materiałem dla elementów maszyn. Właśnie ta równowaga własności, wsparta bogatym spektrum klas wytrzymałości i dostępnością w standardowych wyrobach walcowanych, przesądza o ich powszechności w maszynach przemysłowych i konstrukcjach nośnych [1][6][5][7].
