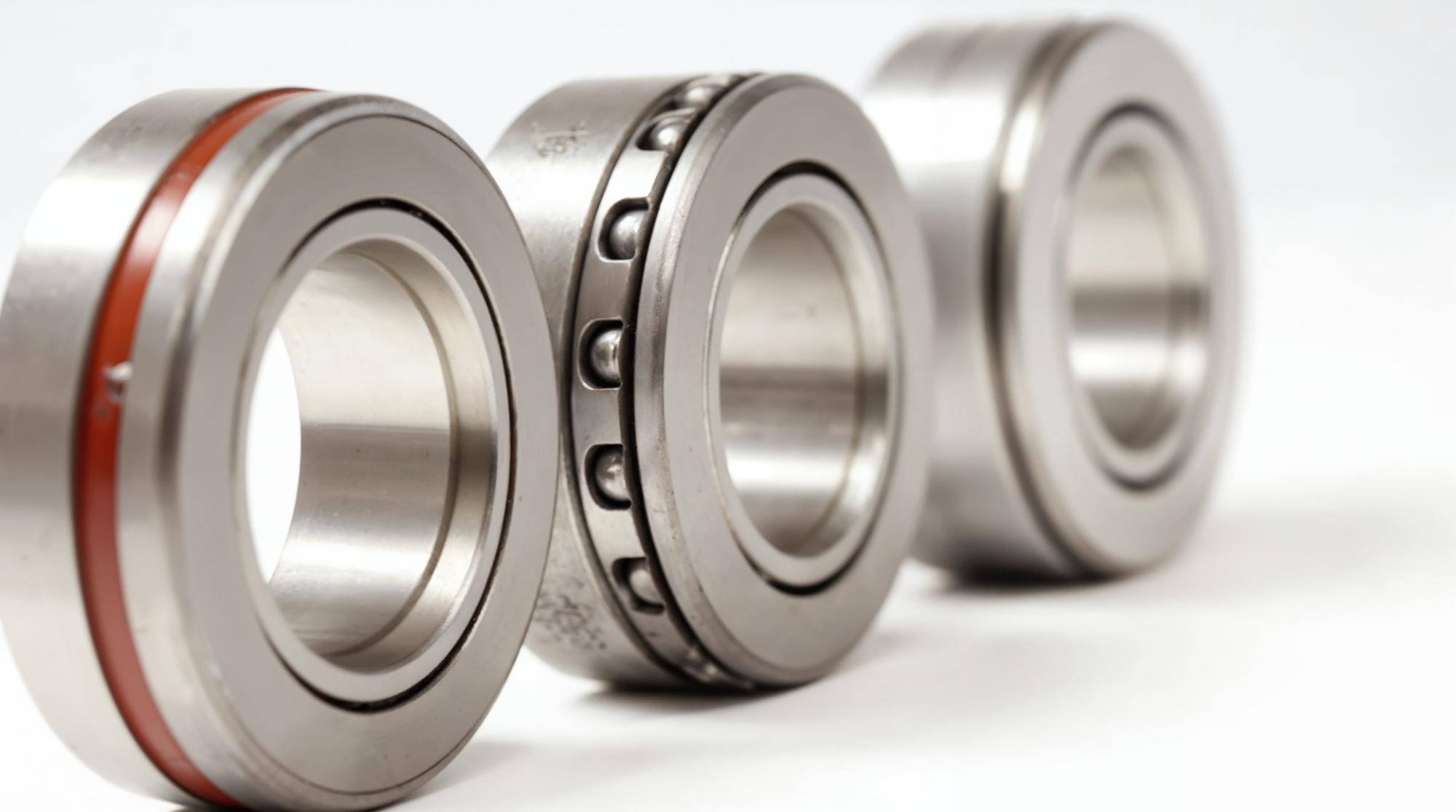

Jak działają łożyska kulkowe i gdzie znajdują zastosowanie?
Łożyska kulkowe zmniejszają opór ruchu i przenoszą zarówno obciążenia promieniowe, jak i osiowe, dlatego są podstawą sprawnego działania niezliczonych mechanizmów w przemyśle i urządzeniach codziennego użytku [1][2]. Rdzeń ich działania opiera się na zamianie tarcia ślizgowego na tarcie toczne, co zdecydowanie poprawia sprawność, ogranicza nagrzewanie i wydłuża żywotność układu [2][3].
Czym jest łożysko kulkowe?
Łożysko kulkowe to odmiana łożyska tocznego, w której elementami tocznymi są kulki przemieszczające się po odpowiednio ukształtowanych bieżniach pierścieni. Zadaniem łożyska jest redukcja tarcia między współpracującymi częściami oraz podparcie elementów wykonujących ruch obrotowy, przy jednoczesnym przenoszeniu obciążeń w dwóch kierunkach [1][2].
Jak działa łożysko kulkowe?
Istota pracy polega na zastąpieniu poślizgu tocznością. Gdy obraca się wał z osadzonym na nim pierścieniem wewnętrznym, kulki toczą się po bieżniach pierścieni wewnętrznego i zewnętrznego, co obniża opory ruchu i straty energii względem tarcia ślizgowego [1][2]. W typowym układzie pierścień wewnętrzny obraca się razem z wałem, a pierścień zewnętrzny pozostaje osadzony w oprawie; koszyk utrzymuje równy odstęp między kulkami, stabilizując ich tor i minimalizując ryzyko kontaktu między nimi [1][4].
Obciążenia rozkładają się nierównomiernie na elementy toczne. Obciążenie promieniowe przenosi zwykle część kulek w strefie obciążenia, podczas gdy obciążenie osiowe może być rozłożone na większą liczbę kulek w zależności od konstrukcji i warunków pracy [4]. Im niższe tarcie, tym wyższa sprawność układu, mniejsze wydzielanie ciepła i potencjalnie dłuższa trwałość eksploatacyjna całej maszyny [2][3].
Z jakich elementów składa się łożysko kulkowe?
Budowę tworzą współpracujące elementy prowadzące ruch toczny kulek oraz stabilizujące geometrię łożyska [1][4]:
- Pierścień wewnętrzny montowany na wale i współobrotowy z nim
- Pierścień zewnętrzny osadzany w oprawie
- Kulki pełniące rolę elementów tocznych
- Koszyk zwany separatorem, utrzymujący odstępy między kulkami
- Bieżnie obu pierścieni, po których poruszają się kulki
Taki układ pozwala konsekwentnie prowadzić kulki po bieżniach i uzyskać stabilne, przewidywalne własności nośne przy niskim tarciu [1][4].
Jakie obciążenia przenosi łożysko kulkowe?
Podstawą doboru i oceny pracy są dwa kierunki sił: obciążenia promieniowe, działające prostopadle do osi wału, oraz obciążenia osiowe, działające wzdłuż osi. Faktyczna nośność i rozkład obciążeń wynikają z geometrii bieżni, liczby i średnicy kulek, luzu wewnętrznego oraz warunków eksploatacji [1][4].
Dlaczego tarcie toczne poprawia sprawność?
Tarcie toczne generuje zdecydowanie mniejsze straty energii niż ślizgowe, ponieważ strefy kontaktu są ograniczone, a mikropoślizgi redukowane przez geometrię bieżni i separację kulek przez koszyk. W konsekwencji maleje zużycie powierzchni współpracujących, spada temperatura pracy, a układ osiąga wyższą sprawność oraz większą niezawodność w długim horyzoncie [2][3].
Gdzie łożyska kulkowe znajdują zastosowanie?
Zastosowanie łożysk kulkowych obejmuje podparcie wałów obrotowych w bardzo szerokim spektrum maszyn, od kompaktowych napędów po rozbudowane układy przemysłowe [4][5]. Do najczęstszych obszarów należą układy napędowe, pompowanie mediów, przenoszenie mocy, wentylacja, transport materiałów, obróbka skrawaniem, sprzęt gospodarstwa domowego, motoryzacja, a także sektory wysokich wymagań, jak lotnictwo, kolej czy energetyka [2][5][6].
Rozległa obecność widoczna jest w licznych branżach: motoryzacyjnej, maszynowej, AGD, górnictwie, papiernictwie, hutnictwie, ropie i gazie, energetyce wiatrowej oraz w transporcie kolejowym [2][5]. W motoryzacji łożyska pracują w węzłach napędowych i jezdnych, ograniczając opory i podnosząc sprawność układów. W zastosowaniach przemysłowych funkcjonują w obrabiarkach, w tym w tokarkach, frezarkach i prasach. W silnikach elektrycznych oraz urządzeniach powszechnego użytku są kluczowym komponentem umożliwiającym płynną i stabilną pracę wirującą [2][4][5].
Jak dobrać łożysko kulkowe do aplikacji?
Dobór łożyska powinien wynikać z analizy rodzaju i poziomu obciążeń, prędkości obrotowej, wymaganej dokładności geometrycznej, a także warunków środowiskowych takich jak temperatura, zanieczyszczenia i wilgotność. Właściwa specyfikacja minimalizuje straty energii, ogranicza drgania i hałas oraz zwiększa niezawodność całego układu [5][7].
Jakie trendy kształtują rynek łożysk kulkowych?
Na rynku obserwuje się intensyfikację zastosowań w elektromobilności, rosnącą rolę precyzyjnych łożysk głębokorowkowych, rozwój rozwiązań hybrydowych i ceramicznych oraz integrację technologii monitorowania stanu w celu predykcyjnej obsługi serwisowej [7][8]. Według jednego z opracowań rynkowych łożyska inteligentne z czujnikami odnotowały około 28 procent wzrost adopcji w zautomatyzowanych zakładach produkcyjnych, co wskazuje na szybkie upowszechnianie diagnostyki opartej na danych [9]. W analizie rynku Stanów Zjednoczonych jako najszybciej rosnący obszar zastosowań wskazano górnictwo i budownictwo, z przewidywanym CAGR na poziomie około 3,45 procent w latach 2026–2034 [10].
